河南三相电能表校验装置键盘操作键盘共有30个键，分别为：存储、查询、设置、切换 、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。键：确认键；在主菜单下，按此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。在参数输入的过程中不起作用。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符），与手机的输入模式相似，连续按下时可将要输入的字符在数字和字母之间切换。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。在有些功能界面（如：电气测试、矢量分析、波形显示等界面）F1和F2用来实现屏幕的锁定和解锁功能。F4键在有些功能界面实现测试结果打印功能。3、液晶界面液晶显示界面主要有十三屏，包括主菜单（开机即进入）、十二个功能界面，显示内容丰富。
<河南>天正华意电气设备有限公司

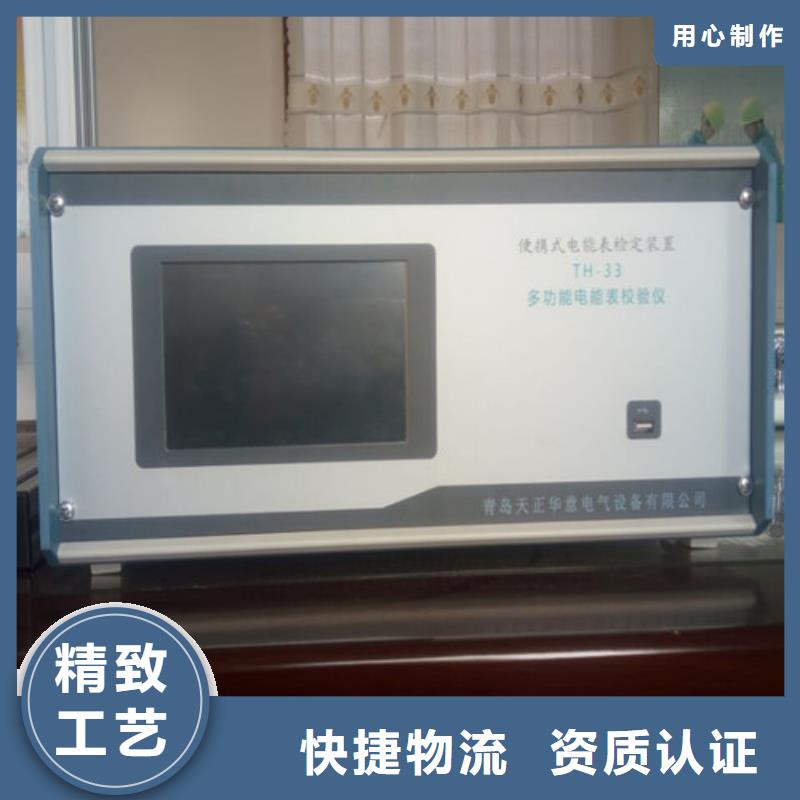

河南三相电能表校验装置设备名称：三相便携式电能表检验装置型 号：TH-33数 量：1台套生产厂家；青岛天正华意电气设备有限公司一．概述：TH-33系列三相便携式多功能电能表检验装置，采用豪华铝合金机箱，配合可拆卸铝合金挂表架，适用于1.0级及以下各种三相电能表的检验它以豪华美观的外形、精致的工艺、完善的功能和优异的性能，定会受到您的青睐。二、主要技术指标和技术性能： 1. 装置等级：0.05级或者0.1级（按要求定做精度等级）2. 电脑联机端口： RS232 通迅口3. 三相源技术参数：3．1输出电压：3 ＊ 57.7V Y 3＊100V ?3 ＊ 220V Y 3＊380V ?调节幅度0～120％连续可调调节细度：优于0.01％3.2输出电流：25mA、0.1A、1A、5A、25A、100A 调节幅度0～120％连续可调； 调节细度优于0.01％小输出电流：1mA （精度：＜5％）3.3输出功率：（电压回路） 3×50VA （电流回路） 3×150VA 3.4输出电压、电流、功率稳定度； ≤0.02％/120S 5输出电压、电流波形失真度：≤ 0.5％3.6．三相对称度： 优于120o土0.3o3.7频率范围： 45Hz～65Hz 调节细度： 0.01Hz3.8移相范围：-180.0o ～180.0o 调节细度:0.01o3.9指示仪表等级：电压、电流表准确度为土0.01％相位表准确度为 土0.01o频率表准确度为 土0.01Hz4． 内置三相标准表技术参数：4.1 电压输入输入范围（V）： 40—480输入量程（V）： 60、120、240、480精度等级：0.02过载能力（V）: 600输入负载 ≤0.5mA（480V）4.2 电流输入输入范围（A）: 0.01—100输入量程（A）:100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025精度等级：0.02过载能力（A）: 1504.3 准确度4.3.1准确度等级：0.05级 (0.1A~120A)4.3.2功率测量准确度有功功率测量准确度：0.05％/0.1％（PF≥0.5）无功功率测量准确度0.1％、0.2％（PF≥0.5）4.3.3电能测量准确度有功电能测量准确度0.05％、0.1％（PF≥0.5）无功电能测量准确度0.1％、0.2％（PF≥0.5）5．装置具有完善的保护功能：电压短路，电流开路保护，负载过载保护；显示器过压保护。6. 可进行2～21次谐波试验，电压中断和跌落试验，谐波幅值可调 7．供电电源： 230V士10％～50Hz8．功耗： 300 VA 工作环境：温度20℃土5℃ 相对湿度≤85％
万用表校验装置2023已更新(/咨讯)
<河南>天正华意电气设备有限公司
河南三相电能表校验装置 注意①由于电源中预置有10％的三次谐波，所以在谐波设定中若不含三次谐波，一定要将三次谐波幅度设置为0；②当输出谐波需要重新设置时一定要将原来已设定的谐波再重新设置；③在“谐波”状态下不能使用“同步”键；④谐波设定后，输出波形由于含有谐波，这样，同样的交流输出峰值所对应的有功值与谐波时不同，如果在无谐波是调节电位器使显示，加上谐波后，要获得的输出，必须重新调节电位器的位置。由于上述原因，在设定谐波比例较大时直接起动输出可能会因为波形超出动态范围而报警，因此在起动谐波输出前应将电位器输出旋到小，等起动后再准确调节电位器位置。9、标准偏差计算JYM-3(6)系列产品，高于0.05级的装置，具有计算被校表标准偏差估计值的功能。装置在“校值”状态P显示转为显示标准差估计值S％，S％按照5次相对误差测量结果计算。10、功能选择之间的关系在键盘上可选择的功能包括：功率、电能、校值、潜动、自动、选点、谐波、谐值、校验值11个状态，其中自动、谐波有些特殊，其余九个状态可以随时通过按健转换。谐波状态是指电源输出谐波，同步以外任何一种功能状态都可以在谐波状态下进行操作。
河南三相电能表校验装置综合界面介绍为了方便用户使用，在TH-30开机上电后，仪器将直接进入综合测试界面。如图2.4-1所示：图2.4-1 综合测试-校表设置“校表参数”模块为校验电能表的相关设置参数部分；左下方为当前接入的电压电流测试信号的向量图。“电参测量”模块为当前接入的电压、电流等各参数实时测量情况。“电表误差”模块显示的是电表校验的剩余脉冲数以及误差值。“接线判别”模块显示当前接入的电压、电流信号的接线情况。屏幕右方是本界面的功能按键，由于本仪器采用了触摸屏技术，直接触按相应功能按键可以进入相应界面。其中“数据管理”、“接线判别”、“谐波测试”、“波形显示”、“主菜单”五项将切换到相应功能的其他界面。而“误差测试”键，是 “综合测试”界面进行电能表校验的开始按键。
万用表校验装置2023已更新(/咨讯) <河南>天正华意电气设备有限公司河南三相电能表校验装置一、基本操作TH-301)电压接线端子2)内置电流互感器接线端子3)脉冲输入插座4)标准脉冲输出插座5)USB数据通讯端子6)钳形电流互感器接线端子7)市电供电插座8)电源选择开关，市电或测试线路作为工作电源的选择开关9)键盘10)液晶屏及触摸屏11)总电源开关2.2 可校验的电能表类型本仪器可校验三相四线（Y接法）有功及无功电能表，三相三线（V接法）有功及无功电能表，也可以校验单相电能表。比如如下几类电能表三相四线3元件（Y接法）有功电能表。三相四线3元件正弦无功（真无功）电能表。三相四线3元件跨相无功电能表。三相四线3元件内相角为60度无功电能表。三相四线3元件内相角为90度无功电能表。三相三线2元件（V接法）有功电能表。三相三线2元件正弦无功（真有功）电能表。三相三线2元件跨相无功电能表。三相三线2元件内相角为60度无功电能表。三相三线2元件带附加电流线圈内相90度无功电能表。
河南三相电能表校验装置接线方式：即，被校验电能表的类型，该项提供的选项有“三相四线有功”、“三相三线2元件有功”、“单相有功电能”、“三相四线无功”、“ 三相三线2元件无功”等五种模式。用户可以根据实际情况，选择正确的选项。CT变比：即电流互感器变比，当被校电能表电流是通过CT采集的，而本仪器采用钳形电流互感器采集计量CT的一次电流，需在此设定被测电能表外接的CT变比值。如果被校电能表输入电流与本仪器采集的电流相同，则设置为1。电表等级：被校电表的精度等级，本仪器可以校验的电能表精度等级主要有0.2、0.5、1.0、2.0、0.2S和0.5S等6种。电表编号：被校电能表的编号，可输入6位数字。校验员：校验人员的编号，可输入2位数字编号。
<河南>天正华意电气设备有限公司 万用表校验装置2023已更新(/咨讯)
河南三相电能表校验装置 仪器操作流程仪器使用中严格按照操作流程进行开启仪器电源→接好仪器端测试线→接电能表端测试线及钳表→设置检验参数→校验→拆除电能表端测试线→关闭仪器→拆除仪器端测试线。注：钳表“＋”为电流进、“-”为电流出钳表中间颜色代表相别：黄-A 相、绿-B 相、红-C 相2.5 接线校验三相三线制电能表接线方法:在测三相三线电能表时，仪器的Ua、Uc、COM(三相三线测量时 B 相电压必须接到电压端子的公共端COM)电压端子分别接入所测电能表Ua、Uc、Ub，仪器A、C相电流端接入电能表Ia、Ic脉冲输入装置接入电能表光电插座。如图：校验三相四线制电能表接线方法:在测三相四线时，将仪器的Ua、Ub、Uc、COM电压端子分别接入所测电能表Ua、Ub 、Uc、COM；仪器A、B、C相电流端接入电能表Ia、Ib、Ic；脉冲输入装置接入电能表光电插座。如图：校验单相电能表接线方法:任选仪器A、B 、C 相电压端一相接入所测电能表“火”线，U0接入“0”线；任选A、B、C相电流钳表中一支夹到电能表电流线；脉冲输入装置接入电能表光电插座。注：1、当仪器从火线的进线口取电压时，钳表应接到火线出线上，否则会影响校验误差准确度；2、当仪器从火线的出线口取电压时，钳表应接到火线进线上，否则会影响校验误差准确度。如图(从火线的进线口取电压)：如图(从火线的出线口取电压)脉冲输入连接根据采用的校验方式，把相应的脉冲输入装置（光电采样器、手动开关或电子式电能表脉冲输入插头）连接至光电头插座。同时校验主副表以三相四线表为例在同时校验主副表时，除脉冲接线以外其他的接线三相四线的接线一样(请查看三相四线的接线方法)脉冲接线方法，脉冲采集线1接到主表上，脉冲采集线2接到副表上）
<河南>天正华意电气设备有限公司 万用表校验装置2023已更新(/咨讯)河南三相电能表校验装置综合界面介绍为了方便用户使用，在TH-30开机上电后，仪器将直接进入综合测试界面。如图2.4-1所示：图2.4-1 综合测试-校表设置“校表参数”模块为校验电能表的相关设置参数部分；左下方为当前接入的电压电流测试信号的向量图。“电参测量”模块为当前接入的电压、电流等各参数实时测量情况。“电表误差”模块显示的是电表校验的剩余脉冲数以及误差值。“接线判别”模块显示当前接入的电压、电流信号的接线情况。屏幕右方是本界面的功能按键，由于本仪器采用了触摸屏技术，直接触按相应功能按键可以进入相应界面。其中“数据管理”、“接线判别”、“谐波测试”、“波形显示”、“主菜单”五项将切换到相应功能的其他界面。而“误差测试”键，是 “综合测试”界面进行电能表校验的开始按键。
万用表校验装置2023已更新(/咨讯)
<河南>天正华意电气设备有限公司
河南三相电能表校验装置键盘操作键盘共有30个键，分别为：存储、查询、设置、切换 、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。键：确认键；在主菜单下，按此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。在参数输入的过程中不起作用。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符），与手机的输入模式相似，连续按下时可将要输入的字符在数字和字母之间切换。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。在有些功能界面（如：电气测试、矢量分析、波形显示等界面）F1和F2用来实现屏幕的锁定和解锁功能。F4键在有些功能界面实现测试结果打印功能。3、液晶界面液晶显示界面主要有十三屏，包括主菜单（开机即进入）、十二个功能界面，显示内容丰富。
河南三相电能表校验装置接线方式：即，被校验电能表的类型，该项提供的选项有“三相四线有功”、“三相三线2元件有功”、“单相有功电能”、“三相四线无功”、“ 三相三线2元件无功”等五种模式。用户可以根据实际情况，选择正确的选项。CT变比：即电流互感器变比，当被校电能表电流是通过CT采集的，而本仪器采用钳形电流互感器采集计量CT的一次电流，需在此设定被测电能表外接的CT变比值。如果被校电能表输入电流与本仪器采集的电流相同，则设置为1。电表等级：被校电表的精度等级，本仪器可以校验的电能表精度等级主要有0.2、0.5、1.0、2.0、0.2S和0.5S等6种。电表编号：被校电能表的编号，可输入6位数字。校验员：校验人员的编号，可输入2位数字编号。
<河南>天正华意电气设备有限公司
万用表校验装置2023已更新(/咨讯)
河南三相电能表校验装置三相台内部配置结构图b、功率放大器功率放大器采用了先进的集成功率运算放大器，并设计了完善的电压短路过载，电流开路过载保护及快速限流保护措施，使功率放大器能长期稳定可靠工作。c、测量 本装置采用标准电能表法（比较法）检验电能表，并采用电子补偿式电流互感器，提高了校验精度，使校表更方便。六、按键功能与显示状态检定人员通过台面上的专用键盘和显示窗口可以控制装置完成手动基本校表工作，方便调修。1、按键与显示共有93只键如图（3）所示，主要用来被校表选择（5键）；校验功能选择（11键）；选择电压量程和实验点（9键）；选择电流量程和实验点（38键）选择相位和频率（7键）；电压电流启停（7键）；输入数字键（12键）；复位键用于对装置进行总复位。按健之间有一定的联系，非法操作时，ABC分组显示灯会闪动表示误操作。显示器上共有9个数子显示窗如图（4）所示，左边两组6个显示窗为各相输出电压，电流百分值。右边三个分别为P、f、φ。2、加电后初始状态装置加电后的初始状态（也是总复位后的状态）是：电源置50Hz、0°、100V（）、5A（）量程、电压电流无输出有功三相四线制（P4）接线方式。3、电压电流输出功能 电压量程是四选一。电流量程是九选一。六相输出启停可用6只按健控制，按一次键指示灯亮，启动输出，在按健，灯灭，停止输出，“UI”键可控制六相同时启停。启动后输出的幅度可由调节电位器确定，并在显示器上显示六相输出百分比。电压有五个实验点，电流有十个实验点，开机后自动置于试点，这时若调节电位器使输出为，再按实验点键，可以方便地改变输出值，在不使用电流量程自动轮换功能（见下节）时，实际输出值等于（量程值）＊（显示值％）。电流实验点在键盘上共有三十个，对应不同COSφ／Sinφ实验点分为三排、但实际中只用十个，随着COSφ／Sinφ试点改变而换排，多余二十个是为自动实验选点所设。
<河南>天正华意电气设备有限公司 万用表校验装置2023已更新(/咨讯)
河南三相电能表校验装置 仪器操作流程仪器使用中严格按照操作流程进行开启仪器电源→接好仪器端测试线→接电能表端测试线及钳表→设置检验参数→校验→拆除电能表端测试线→关闭仪器→拆除仪器端测试线。注：钳表“＋”为电流进、“-”为电流出钳表中间颜色代表相别：黄-A 相、绿-B 相、红-C 相2.5 接线校验三相三线制电能表接线方法:在测三相三线电能表时，仪器的Ua、Uc、COM(三相三线测量时 B 相电压必须接到电压端子的公共端COM)电压端子分别接入所测电能表Ua、Uc、Ub，仪器A、C相电流端接入电能表Ia、Ic脉冲输入装置接入电能表光电插座。如图：校验三相四线制电能表接线方法:在测三相四线时，将仪器的Ua、Ub、Uc、COM电压端子分别接入所测电能表Ua、Ub 、Uc、COM；仪器A、B、C相电流端接入电能表Ia、Ib、Ic；脉冲输入装置接入电能表光电插座。如图：校验单相电能表接线方法:任选仪器A、B 、C 相电压端一相接入所测电能表“火”线，U0接入“0”线；任选A、B、C相电流钳表中一支夹到电能表电流线；脉冲输入装置接入电能表光电插座。注：1、当仪器从火线的进线口取电压时，钳表应接到火线出线上，否则会影响校验误差准确度；2、当仪器从火线的出线口取电压时，钳表应接到火线进线上，否则会影响校验误差准确度。如图(从火线的进线口取电压)：如图(从火线的出线口取电压)脉冲输入连接根据采用的校验方式，把相应的脉冲输入装置（光电采样器、手动开关或电子式电能表脉冲输入插头）连接至光电头插座。同时校验主副表以三相四线表为例在同时校验主副表时，除脉冲接线以外其他的接线三相四线的接线一样(请查看三相四线的接线方法)脉冲接线方法，脉冲采集线1接到主表上，脉冲采集线2接到副表上）
<河南>天正华意电气设备有限公司
万用表校验装置2023已更新(/咨讯)
河南三相电能表校验装置本操作3.1、整机及接线介绍⑴-- USB接口； - RS232通讯口；⑶—外电源插座；电源输入范围：55—480V；⑷--5A钳自修正端口； ⑸--电源开关。外电源和内部端子共用电源开关，有三个档位，中间为断开；三相电压输入插座，Umax ＝ 480V；⑺--电流钳接线座。A、B、C三相共三个专用七芯接线座；⑻-三相电流输入输出插座，Imax ＝ 10A；⑼--局号光电采样脉冲输入、局号１低频输出端口。（详见下页的正面接线俯视图）；⑽--局号低频脉冲输出、局号２光电采样脉冲输入端口。（详见脉冲信号接线介绍）脉冲信号接线介绍（光电头正面俯视图）①：地 局号１低频输入局号２低频输入：局号１低频输出（检定口正面俯视图）①：地 ＋5V 局号２低频输入 局号２低频输出 局号１低频输出3.3、电能脉冲输入、输出方法在现场测电能表时，电能脉冲取样的准确、快捷，直接影响到现场工作的效率。脉冲取样器有三种：光电采样器、手动开关、脉冲线。在同时校验两个电能表时，需要两个脉冲取样器，分别接入电能脉冲。3.3.1、电能脉冲输入?光电采样器它依靠两个松紧带或吸盘将自己固定在电能表上。具有自动跟踪、智能识别电度表上黑标的功能。不同的光电采样器在使用时有细微的区别，详见说明书。优点：结构简单、体积小便于携带，具有智能识别功能。缺点：电能表前盖有凸沿，才可固定住松紧带式的光电采样器。吸盘的使用寿命不如松紧带的长。一般不能用于电子式电能表的测试。局号１光电采样器接到《光电头》，局号２光电采样器接到《检定口》航空头。两种光电采样器可以互换。?手动开关主要用于在人工无法固定光电采样器的情况下，用手动开关来代替光电采样器校验机械式电能表。手动方式时，这时的圈数是指机械表转多少圈后按一次手动开关的意思，每按一次计算一次误差。光电方式时，机械表转一圈就要按一次手动开关。优点：简单可靠。 缺点：人为误差与个人的经验有关。局号１手动开关接到《光电头》，局号２手动开关接到《检定口》航空头。?脉冲线专为电子式电能表而设计的。一头接仪器光电头插座，另一头分为两条线，分别为黄色夹子是“局号1脉冲输入”，绿色是夹子“局号2脉冲输入”。黑色为“地”。?对于绝大部分厂家生产的电能表都可以通过以上的方式获取脉冲信号。?
河南三相电能表校验装置 电能脉冲输出当把脉冲线插入仪器的“检定口”时，黄色夹子是“局号2脉冲输入”；而绿色夹子是“局号2的脉冲输出”，当局号2设置为“光电有功（或无功）”，则输出有功（或无功）电能脉冲。方便用户对本仪器的检验。3.4、面板功能键介绍所有操作均要通过键盘来完成，共有47个按键。 数字键：数据输入和功能菜单使用。 加减键：进入汉字输入状态后，选择汉字用。非汉字状态时，＋做为点 . 用。字母键：中文输入或字母输入用。复位 复位键：仪器不正常工作时按复位键，恢复正常工作。确定 确认键：在设置、存储等功能下操作完成后确认。删除 删除键：数据输入过程中用来删除光标后面的字符。↑↓←→ 方向键：将光标上下左右移动。汉字 中文键：启动或取消中文输入时，按此键。采用全拼、五笔或笔划输入法。再次按此键，可以取消中文输入法。3.5、接线方法3.5.1、工作电源的连接电源输入范围55V-480V分两种方式接线。电源插座:将电源线插入仪器电源插座，将电源开关拨向的方向，仪器开始工作。端子电源:如果无220V市电可从现场电压线上取电。将电源开关拨向的方向 仪器从电表的Ａ相和C相上取工作电源。在校验单相电能表时，如果从端子上取工作电源，注意仪器取的是Ａ相和C相电压，此时把黄色电压夹子夹到电表火线，需要把红色和黑色电压夹子同时夹到电表零线上。
<河南>天正华意电气设备有限公司 万用表校验装置2023已更新(/咨讯)

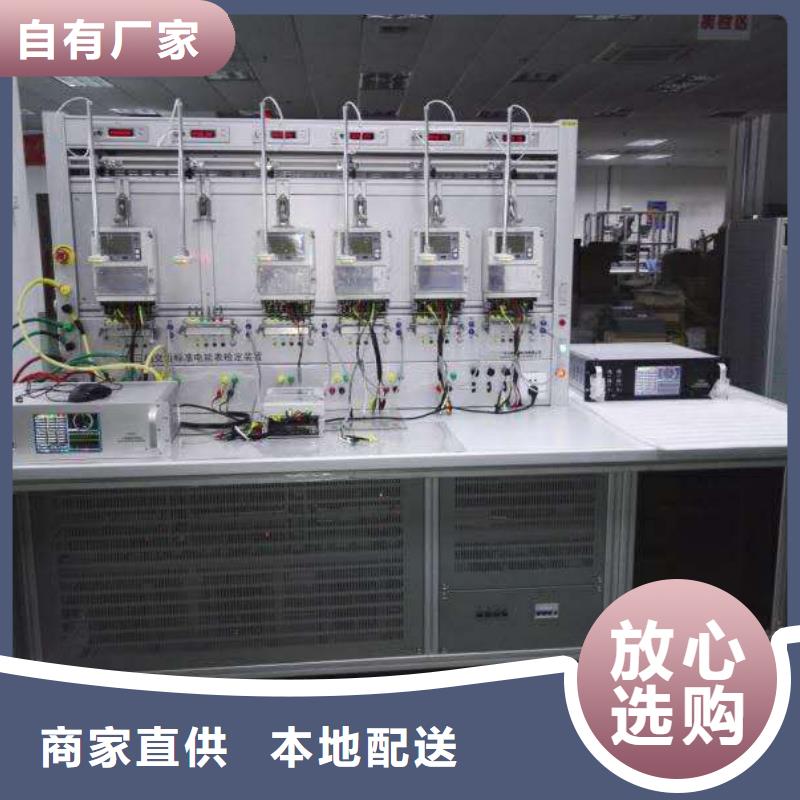

河南三相电能表校验装置装置的机械结构在开始使用装置进行校验电能表的工作之前，您首先应当熟悉装置的机械结构。本装置可能采用一体式或分体式结构。分体式结构装置的挂表架与装置电源控制柜在结构上是分离的，电源控制柜采用立式标准机柜，它与挂表架之间只有电气连接，脱掉连接器，两者可分离。一体式结构装置的电源部分就放在挂表架的下面，在结构上是机械连接在一起的。装置面板或挂表架上的功能按键，均采用带灯的按钮开关，按下后灯会亮。如果您不小心按下了某键，只要再按一次释放该键就可以了。挂表架侧面立柱上还装有一个保护用“急停开关”，它是一个“动断”式自锁开关，紧急时按下可切断装置总电源，开机前该开关应处于释放位置。挂表架侧面立柱上还装有一组电流测试输出端子和电压测试输出端子，侧面立柱上还有装置内工作标准表的电能高、低频脉冲输出端子，用于装置周期检定时连接检验标准表，正常校表时这组电流测试输出端子应当用配备的专用短接片短接起来。电流输出端子可以短接而不会出现任何问题，装置的负反馈限流电路将保证输出电流始终与设置的电流档位一致。在装置另一边立柱上，装有电源开关、功放开关、电源过载指示灯、自动压表按钮，以及电流双回路工作指示灯。● 装置电源的连接校验装置使用三相交流 220V /380V 50HZ电源供电，用户的供电电源插座应使用符合国标的三相四芯插座，插座本身的允许额定电流值应足够大，如果用户的供电回路装有自动断路器一类保护装置，那么该自动断路器的容量也应足够大。通常，24表以下的装置，自动断路器每相的额定电流值应不小于16~25A；30表位以上的装置，自动断路器的额定电流值应更大一些。装置的电源接线端子一般位于装置电源机柜后边的下部。安装时，先将电源线穿入进线孔，拧下电源进线端子的压线螺钉，按端子上的相线、零线标志接上电源线并拧紧螺钉。应仔细检查，装置的接地端子应按规定可靠接地，不要错接电源线。检查接线无误后，将电源线插头插入供电插座。
<河南>天正华意电气设备有限公司 万用表校验装置2023已更新(/咨讯)
河南三相电能表校验装置采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好17、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。二、技术指标1、输入特性电压测量范围：0~400V，57.7V、100V、220V、400V四档自动切换量程。电流测量范围： 0~5A，内置互感器分为5A(CT)档。钳形互感器为5A（小钳）、25A（小钳）、100A（中钳）、500A（中钳）、400A（大钳）、2000A（大钳）六个档位。（其中中型钳表和大型钳表为选配）相角测量范围：0~359.999°。频率测量范围：45~55Hz。2、准确度计量校验部分：电压：±0.05％（±0.1％）电流：±0.05％（±0.1％）（钳形互感器±0.5％）有功功率：±0.05％（±0.1％）（钳形互感器±0.5％）无功功率：±0.3％（±0.5％）（钳形互感器±1.0％）有功电能：±0.05％（±0.1％）（钳形互感器±0.5％）无功电能：±0.3％（±0.5％）（钳形互感器±1.0％）频率：±0.05％（±0.1％）相位：±0.2°3、电能质量基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.基波电压和电流之间相位差的测量误差：≤0.5°谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％三相电压不平衡度误差：≤0.2％4、工作温度工作温度：－10℃~ ＋40℃5、绝缘⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。
河南三相电能表校验装置接线方式：即，被校验电能表的类型，该项提供的选项有“三相四线有功”、“三相三线2元件有功”、“单相有功电能”、“三相四线无功”、“ 三相三线2元件无功”等五种模式。用户可以根据实际情况，选择正确的选项。CT变比：即电流互感器变比，当被校电能表电流是通过CT采集的，而本仪器采用钳形电流互感器采集计量CT的一次电流，需在此设定被测电能表外接的CT变比值。如果被校电能表输入电流与本仪器采集的电流相同，则设置为1。电表等级：被校电表的精度等级，本仪器可以校验的电能表精度等级主要有0.2、0.5、1.0、2.0、0.2S和0.5S等6种。电表编号：被校电能表的编号，可输入6位数字。校验员：校验人员的编号，可输入2位数字编号。
<河南>天正华意电气设备有限公司 万用表校验装置2023已更新(/咨讯)
河南三相电能表校验装置 使用注意事项1、报警复位输出电压短路或开路时，装置会停止输出报警，报警时，P显示E，相对应U与I窗口，显示出故障报警可通过按一次“复位”键复位，偶然干扰起报警，复位后可以重新启动输出。在故障未排除之前启动输出，会重新报警，装置电源中主放大器的某些故障可能按“复位”键也无法恢复，这时应当停机，与厂方联系。当发生可复位故障报警时，检查故障的顺序一般是（1）是否被样表电流开路或电压短路；（2）电流输出负载开关是否应置“重载”；（3）标准表电流回路是否开路；（4）供电电源是否异常；（5）其它原因。2、程序干扰复位供电源中突发性过强干扰，如电源插头接触不良，可能使装置中微机程序无法执行，这时一般表现为面板上键灯乱亮，按健不起作用，这时可按下键盘上红色复位按健，重新起动即可。3、改变输出频率改变输出频率时，由于数字调频电路的过度过程，会暂影响输出稳定性。4、装置关机应当停止三相电压，电流输出，在按停止红按扭关机。5、标准表送检标准表取下送检时，内附CT次级开路，此时禁止装置加电。6、装置接地TH-12的机架与电压输出U0相连同时连接 TH-12内部电气地该接地端子还引到 TH-12背板接地端子上注意 TH-12架与壳之间是绝缘的.（1）BDJ-3AC脉冲稳定该接地端子与 TH-12接地端子用导线S1连接.（2）装置台壳于-220V插头中地线(火线、零线、地线、三线方式)相连，同时用导线S2连接到 TH-12的接地端，在进行台体耐压实验时应当此S2联机断开。（3）装置接地标致应与大地可靠连接，以保证装置误差读数稳定和操作。7、搬运台体搬运台体切勿抬台面，应当抬装置铁外壳底部。
<河南>天正华意电气设备有限公司
万用表校验装置2023已更新(/咨讯)
河南三相电能表校验装置电流输出先自挂表架左侧表位的自动压接表架，由个弹性接表棒通过被校表电流线圈，再由第二个弹性接表棒出，再接至下一个表位的自动压接表架，串接各被校表直到挂表架右边一个表位的自动压接表架。然后，并接电流短接端子的低端（黑色）后，回到装置的电流源。三相装置的电压输出采用插孔式插座，电压相线一端插入插孔，另一端的夹子与电能表各相电压端子高端相连，电压零线与电压端子低端相连。如果是手动压表机构，应先根据被校表的高度调节压表的机构位置，将被校表接线孔对准自动压接表架的弹性接表棒插入，同时多功能端子也一一对准后，将压表手柄下压。拆卸被校表时，先向上扳压表手柄释放被校表，然后上提将被校表取下。如果是自动压表机构，可能采用电动或气动压表方式（选择功能），将全部被校表准确放入托表盘，托表盘的设计结构可确保被校表各功能端子一一对准压接表架上的接表探针，这时按下【压表】按钮，全部表位压表的机构自动下压，弹性接表棒顶住被校表。拆卸被校表时，再次按下【压表】按钮，全部表位压表的机构自动释放，然后逐一将被校表取下。多功能快速自动压接表架可将全部接线端子一次压接完成，由于压接的端子多，确保被校表与多功能快速自动压接表架的相对位置就非常重要，这一点是靠托表盘来完成的，因此准确地将被校表放置在托表盘内是非常重要的。在多功能快速自动压接表架的内部有连接插座，将被校表有功/无功电能脉冲信号、RS-485信号、载波通信信号以及其它功能端子全部引出而无需另外接线。以下电能表端子图示引自国网智能电能表型式规范文件，图1-2是直接接入式三相智能电能表的接线端子示意图，表1-1是其接线端子功能定义。图1-3是直接接入式三相费控智能电能表的接线端子示意图，表1-2是其接线端子功能定义。图1-4是三相智能电能表载波通信模块状态指示灯示意图，表1-3是载波通信模块状态指示灯功能定义。
<河南>天正华意电气设备有限公司 万用表校验装置2023已更新(/咨讯)
河南三相电能表校验装置设备名称：三相便携式电能表检验装置型 号：TH-33数 量：1台套生产厂家；青岛天正华意电气设备有限公司一．概述：TH-33系列三相便携式多功能电能表检验装置，采用豪华铝合金机箱，配合可拆卸铝合金挂表架，适用于1.0级及以下各种三相电能表的检验它以豪华美观的外形、精致的工艺、完善的功能和优异的性能，定会受到您的青睐。二、主要技术指标和技术性能： 1. 装置等级：0.05级或者0.1级（按要求定做精度等级）2. 电脑联机端口： RS232 通迅口3. 三相源技术参数：3．1输出电压：3 ＊ 57.7V Y 3＊100V ?3 ＊ 220V Y 3＊380V ?调节幅度0～120％连续可调调节细度：优于0.01％3.2输出电流：25mA、0.1A、1A、5A、25A、100A 调节幅度0～120％连续可调； 调节细度优于0.01％小输出电流：1mA （精度：＜5％）3.3输出功率：（电压回路） 3×50VA （电流回路） 3×150VA 3.4输出电压、电流、功率稳定度； ≤0.02％/120S 5输出电压、电流波形失真度：≤ 0.5％3.6．三相对称度： 优于120o土0.3o3.7频率范围： 45Hz～65Hz 调节细度： 0.01Hz3.8移相范围：-180.0o ～180.0o 调节细度:0.01o3.9指示仪表等级：电压、电流表准确度为土0.01％相位表准确度为 土0.01o频率表准确度为 土0.01Hz4． 内置三相标准表技术参数：4.1 电压输入输入范围（V）： 40—480输入量程（V）： 60、120、240、480精度等级：0.02过载能力（V）: 600输入负载 ≤0.5mA（480V）4.2 电流输入输入范围（A）: 0.01—100输入量程（A）:100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025精度等级：0.02过载能力（A）: 1504.3 准确度4.3.1准确度等级：0.05级 (0.1A~120A)4.3.2功率测量准确度有功功率测量准确度：0.05％/0.1％（PF≥0.5）无功功率测量准确度0.1％、0.2％（PF≥0.5）4.3.3电能测量准确度有功电能测量准确度0.05％、0.1％（PF≥0.5）无功电能测量准确度0.1％、0.2％（PF≥0.5）5．装置具有完善的保护功能：电压短路，电流开路保护，负载过载保护；显示器过压保护。6. 可进行2～21次谐波试验，电压中断和跌落试验，谐波幅值可调 7．供电电源： 230V士10％～50Hz8．功耗： 300 VA 工作环境：温度20℃土5℃ 相对湿度≤85％
